جراحی هارد و کلین روم (Clean Room): چرا برای ریکاوری فیزیکی اطلاعات یک ضرورت انکارناپذیر است؟
صدای کلیکهای ritmic، وزوزهای غیرعادی، یا سکوت مرگبار یک هارد که دیگر نمیچرخد – اینها علائمی هستند که قلب هر کاربری را که اطلاعات مهمی روی آن دیسک دارد، به تپش میاندازند. در چنین شرایطی، وقتی هارد دچار خرابی فیزیکی شده، نرمافزارهای ریکاوری اطلاعات دیگر کاری از پیش نمیبرند. اینجا نقطهای است که صحبت از “جراحی هارد” به میان میآید؛ فرآیندی ظریف و پیچیده که نیازمند باز کردن محفظه هارد و کار مستقیم با قطعات داخلی آن است. اما این “جراحی” هرگز و تحت هیچ شرایطی نباید در یک محیط معمولی انجام شود. برای این کار، یک محیط فوق تخصصی به نام کلین روم (Clean Room) یا کلین روم، نه یک انتخاب، بلکه یک ضرورت مطلق و انکارناپذیر است.
شاید مقالاتی در مورد تفاوت ریکاوری اطلاعات با نرمافزار و جراحی هارد (مانند آنچه در وبسایت repair-hard.ir به آن پرداخته شده) خوانده باشید. اما در این مقاله، قصد داریم عمیقتر به “چرایی” اهمیت کلین روم بپردازیم. میخواهیم توضیح دهیم که کلین روم دقیقاً چیست، چرا کوچکترین ذره گرد و غبار میتواند دشمن شماره یک اطلاعات شما در یک هارد باز شده باشد، و چرا سپردن هارد آسیبدیده خود به متخصصانی که در چنین محیطی کار میکنند، تنها شانس واقعی شما برای بازیابی اطلاعاتتان است.
هارد چگونه کار میکند؟ (نگاهی به قطعات داخلی فوقالعاده حساس)
برای درک اینکه چرا کلین روم تا این حد حیاتی است، ابتدا باید با دقت شگفتانگیز و ظرافت قطعات داخلی یک هارد مکانیکی (HDD) آشنا شویم:
- صفحات (Platters): اینها دیسکهای گردان و صیقلی (معمولاً از آلیاژ آلومینیوم یا شیشه و سرامیک) هستند که با یک لایه بسیار نازک از مواد مغناطیسی پوشانده شدهاند. اطلاعات شما به صورت بیتهای مغناطیسی روی این لایهها ذخیره میشوند. سطح این صفحات به طرز باورنکردنی صاف و بدون کوچکترین ناهمواری است.
- هدهای خواندن/نوشتن (Read/Write Heads): برای هر سطح از پلاترها، یک هد خواندن/نوشتن وجود دارد. این هدها وظیفه خواندن اطلاعات مغناطیسی از روی پلاترها و نوشتن اطلاعات جدید روی آنها را بر عهده دارند. نکته شگفتانگیز این است که هدها هرگز با سطح پلاتر تماس فیزیکی پیدا نمیکنند (مگر در زمان خاموش بودن و پارک شدن). در حین کار، هدها بر روی یک بالشتک بسیار نازک از هوا که در اثر چرخش سریع پلاترها ایجاد میشود، در فاصلهای فوقالعاده کم از سطح پلاتر “پرواز” میکنند. این فاصله که به آن “ارتفاع پرواز” (Flying Height) گفته میشود، تنها چند نانومتر است – یعنی بسیار کوچکتر از ضخامت یک تار موی انسان، یک ذره دود سیگار یا حتی یک اثر انگشت!
- موتور اسپیندل (Spindle Motor): این موتور وظیفه چرخاندن مجموعه پلاترها را با سرعت بسیار بالا و ثابت (معمولاً ۵۴۰۰، ۷۲۰۰ یا حتی ۱۰۰۰۰ دور در دقیقه – RPM) بر عهده دارد.
- بازوی محرک (Actuator Arm): هدهای خواندن/نوشتن بر روی این بازو نصب شدهاند و بازوی محرک با دقت بسیار بالا، هدها را بر روی شیارهای (تراکهای) مختلف پلاترها جابجا میکند تا به اطلاعات مورد نظر دسترسی پیدا کنند.
تمام این قطعات با دقتی در حد میکرون و نانومتر در کنار هم کار میکنند. کوچکترین اختلال در این هماهنگی ظریف، میتواند منجر به فاجعه شود.
خطر آلودگی: دشمن شماره یک اطلاعات در هارد باز شده
حالا که با ظرافت داخلی هارد آشنا شدیم، میتوانیم بفهمیم چرا آلودگی تا این حد خطرناک است. در یک محیط معمولی، هوا مملو از ذرات میکروسکوپی گرد و غبار، پرز، سلولهای پوست، باکتریها و سایر آلایندههاست. برای ما این ذرات اغلب نامرئی و بیضرر هستند، اما برای یک هارد باز شده، هر یک از این ذرات میتوانند یک سلاح مخرب باشند:
- یک ذره گرد و غبار برای هارد چیست؟ یک ذره معمولی گرد و غبار خانگی میتواند چندین برابر بزرگتر از ارتفاع پرواز هد باشد. تصور کنید یک هواپیمای بوئینگ ۷۴۷ که در ارتفاع چند سانتیمتری از سطح زمین پرواز میکند، ناگهان با یک صخره بزرگ برخورد کند! این دقیقاً اتفاقی است که وقتی یک ذره گرد و غبار بین هد و پلاتر قرار میگیرد، رخ میدهد.
- عواقب فاجعهبار آلودگی:
- هد کرش (Head Crash): برخورد هد با یک ذره روی سطح پلاتر، باعث خراشیده شدن لایه مغناطیسی پلاتر و از بین رفتن دائمی اطلاعات ذخیره شده در آن ناحیه میشود. این برخورد همچنین میتواند به خود هد آسیب جدی وارد کرده و آن را از کار بیندازد. صدای “کلیک کلیک” مرگبار هارد، اغلب نشانهای از همین مشکل است.
- استیکشن (Stiction – چسبندگی هد به پلاتر): اگر ذرات آلودگی یا حتی رطوبت روی سطح پلاتر (در ناحیه پارک هد) بنشینند، هنگام خاموش شدن و فرود آمدن هدها، ممکن است باعث چسبیدن هدها به سطح پلاتر شوند. در این حالت، هنگام روشن شدن مجدد، موتور اسپیندل قادر به چرخاندن پلاترها نخواهد بود یا هدها از جای خود کنده شده و به شدت آسیب میبینند.
- از دست رفتن دائمی اطلاعات: خراشهای ایجاد شده روی پلاترها به معنای از بین رفتن سکتورهای اطلاعات است. این سکتورها دیگر به هیچ وجه قابل بازیابی نخواهند بود.
- آسیب به هدها: ذرات آلودگی میتوانند باعث سایش یا شکستگی نوک بسیار ظریف هدهای خواندن/نوشتن شوند. حتی اگر پلاترها در ابتدا سالم باشند، با هدهای آسیبدیده دیگر نمیتوان اطلاعات را خواند.
به همین دلیل است که محفظه هارد (Head Disk Assembly – HDA) در کارخانه و در یک محیط فوقالعاده تمیز مونتاژ و مهر و موم میشود و هرگز نباید خارج از چنین محیطی باز شود.
کلین روم (Clean Room) چیست؟ فراتر از یک کلین روم معمولی!
کلین روم یا کلین روم، یک محیط کنترل شده آزمایشگاهی است که در آن غلظت ذرات معلق در هوا و سایر آلایندهها (مانند میکروبهای هوازی، ذرات شیمیایی و…) در سطح بسیار پایینی نگه داشته میشود. این محیطها برای فعالیتهای حساسی مانند ساخت نیمههادیها، تولید دارو، تحقیقات بیولوژیکی و البته، ریکاوری فیزیکی اطلاعات از هاردها طراحی شدهاند.
- استانداردهای ISO و کلاسبندی: تمیزی یک کلین روم بر اساس استانداردهای بینالمللی مانند ISO 14644-1 یا استانداردهای قدیمیتر مانند Federal Standard 209E کلاسبندی میشود. به عنوان مثال، یک کلین روم کلاس ۱۰۰ (ISO 5) به این معنی است که در هر فوت مکعب از هوای داخل آن، کمتر از ۱۰۰ ذره با اندازه ۰.۵ میکرون یا بزرگتر وجود دارد. (یک میکرون یک هزارم میلیمتر است!) برای مقایسه، هوای یک اتاق معمولی در یک ساختمان اداری میتواند حاوی ۵۰۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ ذره با این اندازه در هر فوت مکعب باشد! برای ریکاوری هارد، معمولاً حداقل به کلین روم کلاس ۱۰۰ نیاز است.
- ویژگیهای کلیدی یک کلین روم تخصصی برای ریکاوری اطلاعات:
- فیلترهای HEPA/ULPA: قلب یک کلین روم، سیستم فیلتراسیون هوای آن است. هوای ورودی به کلین روم از چندین لایه فیلتر عبور میکند که مهمترین آنها فیلترهای HEPA (High-Efficiency Particulate Air) یا حتی ULPA (Ultra-Low Particulate Air) هستند. این فیلترها قادرند ذراتی به کوچکی ۰.۳ یا حتی ۰.۱۲ میکرون را با راندمان بسیار بالا (۹۹.۹۷٪ یا بیشتر) از هوا جدا کنند.
- فشار هوای مثبت (Positive Air Pressure): فشار هوای داخل کلین روم همیشه کمی بیشتر از فشار هوای محیط اطراف نگه داشته میشود. این امر باعث میشود که هنگام باز و بسته شدن دربها یا در صورت وجود هرگونه درز احتمالی، هوا از داخل به خارج جریان یابد و از ورود هوای آلوده به داخل جلوگیری شود.
- جریان هوای آرام (Laminar Air Flow): در بسیاری از کلین رومها یا حداقل در ایستگاههای کاری داخل آنها (Laminar Flow Benches)، هوا به صورت یکنواخت و در یک جهت (معمولاً از سقف به کف یا از یک دیوار به دیوار مقابل) جریان دارد. این جریان آرام، ذرات معلقی را که ممکن است توسط اپراتور یا تجهیزات ایجاد شوند، به سرعت از محیط کار دور میکند.
- تجهیزات و ابزارآلات تخصصی: تمام سطوح، دیوارها، کف و سقف کلین روم از موادی ساخته شدهاند که حداقل میزان تولید یا جذب ذرات را داشته باشند (مثلاً فولاد ضد زنگ، اپوکسی، یا وینیل بدون درز). ابزارهایی که در کلین روم استفاده میشوند نیز باید مخصوص این محیط بوده و از موادی ساخته شده باشند که ذرهای تولید نکنند.
- پروتکلهای سختگیرانه برای تکنسینها: ورود و کار در کلین روم نیازمند رعایت پروتکلهای بسیار سختگیرانهای است. تکنسینها باید لباسهای مخصوص و یکسره (معروف به “bunny suit”)، روکش کفش، دستکشهای بدون پودر، ماسک صورت و کلاه یا پوشش کامل سر و مو بپوشند. این لباسها از موادی ساخته شدهاند که پرز نمیدهند. استفاده از کاغذ، مداد، یا هر وسیله دیگری که میتواند ذره تولید کند، در کلین روم ممنوع یا بسیار محدود است.
تفاوت با “کارگاه تمیز” یا “اتاق بدون گرد و غبار”: بسیار مهم است که درک کنیم کلین روم یک مفهوم علمی و مهندسی شده است و با یک “کارگاه تمیز” یا اتاقی که صرفاً گردگیری شده، تفاوت بنیادی دارد. دستیابی به استانداردهای کلین روم نیازمند سرمایهگذاری قابل توجه در طراحی، ساخت، تجهیزات و نگهداری است.
چه زمانی “جراحی هارد” در کلین روم ضروری میشود؟ (نمونههایی از خرابیهای فیزیکی)
هر زمان که نیاز به باز کردن محفظه مهر و موم شده هارد (HDA) باشد، انجام این کار در کلین روم الزامی است. برخی از شایعترین خرابیهای فیزیکی که نیازمند جراحی هارد در کلین روم هستند عبارتند از:
- خرابی هد خواندن/نوشتن (Head Failure): این یکی از رایجترین خرابیهای فیزیکی است و معمولاً با صداهای غیرعادی مانند کلیک کردن، تق تق کردن، یا خراشیده شدن همراه است. دلایل آن میتواند شامل ضربه، فرسودگی، یا مشکلات الکتریکی باشد. در این حالت، نیاز به تعویض مجموعه هد (Head Stack Assembly – HSA) با یک نمونه مشابه از یک هارد اهداکننده (Donor Drive) سالم است.
- مشکلات موتور اسپیندل (Spindle Motor Seizure): اگر موتور اسپیندل که پلاترها را میچرخاند، گیر کند یا بسوزد، دیسک دیگر قادر به چرخش نخواهد بود. در این حالت، ممکن است صدای وزوز ضعیفی از دیسک شنیده شود اما چرخش اتفاق نمیافتد. برای ریکاوری، پلاترها باید با دقت بسیار زیاد از دیسک معیوب به یک شاسی و موتور سالم از یک دیسک اهداکننده منتقل شوند. این یک عملیات بسیار حساس و پیچیده است.
- آسیب به پلاترها (Platter Damage) – نیاز به بررسی و گاهی تمیزکاری ظریف: اگرچه خراشهای عمیق روی پلاترها معمولاً غیرقابل ریکاوری هستند، اما گاهی اوقات ممکن است سطح پلاترها در اثر چسبندگی هد (stiction) یا آلودگیهای جزئی دیگر نیاز به تمیزکاری بسیار ظریف با مواد و ابزارهای مخصوص داشته باشد. همچنین، انتقال پلاترها (مانند مورد خرابی موتور) نیازمند باز کردن HDA است.
- تعویض برد کنترلر (PCB Swap) – چه زمانی به کلین روم نیاز است؟
- در بسیاری از موارد، اگر مشکل صرفاً مربوط به برد الکترونیکی خارجی (PCB) هارد باشد و خود محفظه HDA سالم باشد، تعویض PCB ممکن است بدون نیاز به باز کردن HDA و در نتیجه بدون نیاز به کلین روم انجام شود. اما یک نکته بسیار مهم وجود دارد: در اکثر هاردهای مدرن، اطلاعات کالیبراسیون خاص و منحصربهفرد هدها (معروف به اطلاعات تطبیقی یا Adaptive Data) در یک چیپ حافظه ROM یا NVRAM روی PCB ذخیره میشود. هنگام تعویض PCB، این چیپ باید از برد قدیمی به برد جدید منتقل شود، یا اگر اطلاعات در بخش دیگری از چیپ اصلی کنترلر PCB ذخیره شده، باید Firmware برد جدید با اطلاعات برد قدیمی تطبیق داده شود.
- چه زمانی باز هم به کلین روم نیاز پیدا میشود؟ اگر پس از تعویض PCB، مشکل همچنان پابرجا باشد و شک به خرابی قطعات داخلیتر مانند پیشتقویتکننده (preamplifier) که روی خود مجموعه هد در داخل HDA قرار دارد، وجود داشته باشد، یا اگر نیاز به بررسیهای تشخیصی دقیقتر از وضعیت هدها و پلاترها پس از تعویض PCB باشد، باز کردن HDA و در نتیجه کلین روم ضروری خواهد بود. قانون کلی این است: هرگونه باز شدن محفظه هارد، الزاماً باید در کلین روم انجام شود.
فرآیند جراحی هارد در کلین روم مرکز تعمیر هارد ایران (نگاهی کلی)
ریکاوری فیزیکی اطلاعات یک فرآیند چند مرحلهای و تخصصی است:
۱. تشخیص دقیق: قبل از هر اقدامی، هارد به دقت توسط دستگاههای تخصصی و بدون باز کردن بررسی میشود تا نوع و شدت خرابی مشخص گردد.
۲. یافتن قطعات مشابه (Donor Drive): برای تعویض قطعات داخلی مانند هد یا موتور، نیاز به یک هارد اهداکننده کاملاً مشابه (از نظر مدل، شماره سریال، کشور سازنده، تاریخ ساخت، و مهمتر از همه، مشخصات Firmware و نقشه هدها) است. یافتن دیسک اهداکننده مناسب، خود یک چالش است.
۳. مراحل کار در کلین روم:
- تکنسین با رعایت کامل پروتکلها (پوشیدن لباس مخصوص و…) وارد کلین روم میشود.

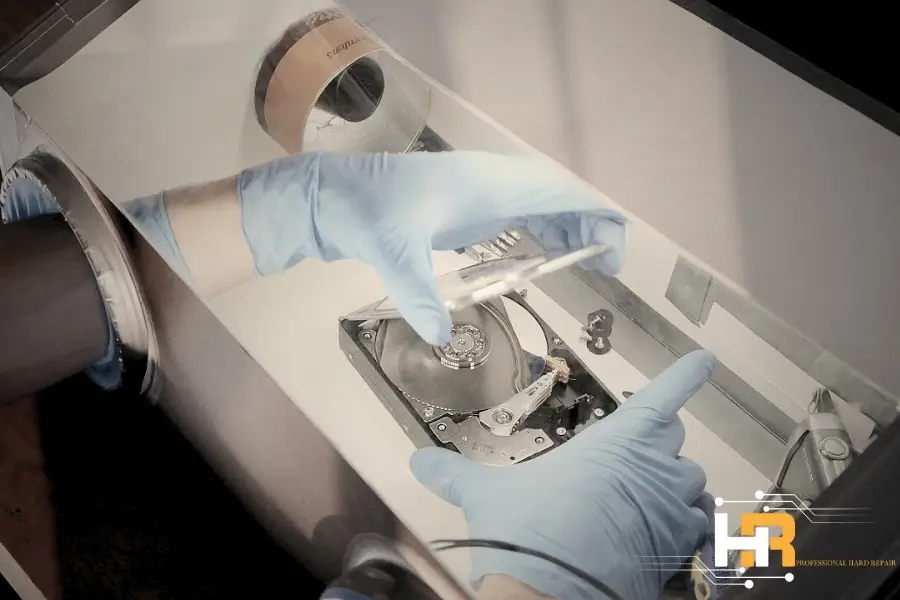

- هارد معیوب و دیسک اهداکننده به دقت و با استفاده از ابزارهای تخصصی در یک ایستگاه کاری با جریان هوای آرام (Laminar Flow Bench) که خود سطح تمیزی بالاتری را فراهم میکند، باز میشوند.
- عملیات لازم، مانند تعویض مجموعه هد یا انتقال پلاترها، با دقت و ظرافت میکروسکوپی انجام میشود. این کار نیازمند مهارت، تجربه و دستان بسیار ثابت است.
- پس از اتمام کار، محفظه هارد به دقت بسته و مهر و موم میشود.
۴. مرحله پس از جراحی: پس از خروج از کلین روم، هارد تعمیر شده (یا با قطعات جدید) به دستگاههای تخصصی ریکاوری اطلاعات متصل میشود. در این مرحله، ابتدا تلاش میشود یک کپی کامل و بیت به بیت (Image) از اطلاعات روی یک دیسک سالم تهیه شود. سپس، عملیات ریکاوری منطقی اطلاعات از روی این ایمیج انجام میگیرد تا فایلها و فولدرهای کاربر استخراج شوند.
چرا هرگز، هرگز و هرگز نباید هارد را خارج از کلین روم باز کرد؟ (عواقب فاجعهبار)
تاکید مجدد بر این نکته ضروری است: باز کردن هارد در یک محیط معمولی، تقریباً معادل نابود کردن قطعی اطلاعات آن است.
- گرد و غبار، قاتل خاموش: همانطور که توضیح داده شد، حتی یک ذره گرد و غبار نامرئی میتواند باعث هد کرش و خراشیدگی پلاترها شود.
- افسانه “فریزر”: یکی از شایعات رایج اینترنتی، قرار دادن هارد خراب در فریزر است! این کار نه تنها کمکی نمیکند، بلکه با ایجاد میعان (Condensation) و تشکیل بلورهای یخ روی پلاترها و قطعات الکترونیکی، آسیب را چندین برابر میکند و شانس ریکاوری را به شدت کاهش میدهد. این یک افسانه مخرب است، آن را باور نکنید!
- ویدیوهای DIY تعویض هد در یوتیوب: ممکن است ویدیوهایی را دیده باشید که افرادی در خانه یا کارگاه معمولی اقدام به باز کردن هارد و تعویض هد میکنند. این ویدیوها معمولاً یا نمایشی هستند، یا موارد بسیار نادری را نشان میدهند که به طور شانسی (و موقتی) جواب دادهاند، یا مهمتر از همه، عواقب فاجعهبار تلاشهای ناموفق را نشان نمیدهند. احتمال موفقیت در چنین شرایطی نزدیک به صفر است و ریسک از دست رفتن دائمی اطلاعات، نزدیک به صد در صد.
- حساسیت به زمان: حتی اگر هارد را فقط برای چند ثانیه در یک اتاق معمولی باز کنید، میلیونها ذره میکروسکوپی میتوانند وارد محفظه آن شوند. پس از بستن و روشن کردن مجدد، این ذرات شروع به تخریب میکنند.
- فقط یک شانس: در بسیاری از موارد خرابی فیزیکی، تنها یک شانس برای باز کردن ایمن هارد و انجام موفقیتآمیز عملیات ریکاوری وجود دارد. اگر این یک شانس با اقدام نادرست در یک محیط آلوده از بین برود، اطلاعات شما احتمالاً برای همیشه از دست خواهد رفت.
مرکز تعمیر هارد ایران: تعهد ما به بالاترین استانداردها در ریکاوری فیزیکی اطلاعات
ما در مرکز تخصصی تعمیر هارد ایران (repair-hard.ir) اهمیت حیاتی کلین روم را به خوبی درک میکنیم و به همین دلیل، سرمایهگذاری قابل توجهی در ایجاد و نگهداری کلین روم استاندارد (حداقل کلاس ۱۰۰ / ISO 5) و تجهیز آن با پیشرفتهترین ابزارها و ایستگاههای کاری Laminar Flow کردهایم. تکنسینهای ما افرادی آموزشدیده، باتجربه و مسلط به ظرافتهای کار با انواع هاردها در محیط کلین روم هستند. ما به ارائه خدمات شفاف، اخلاقی و با بالاترین شانس موفقیت ممکن (در مواردی که پلاترها آسیب جدی ندیده باشند) متعهد هستیم.
نتیجهگیری: کلین روم، نه یک گزینه لوکس، بلکه یک الزام حیاتی
وقتی هارد شما دچار آسیب فیزیکی میشود، باز کردن محفظه آن اغلب تنها راه دسترسی به اطلاعات است. اما این اقدام بدون حضور در یک کلین روم استاندارد، مانند انجام یک عمل جراحی قلب باز در وسط یک خیابان شلوغ است – نتیجه آن چیزی جز فاجعه نخواهد بود. کلین روم یک گزینه لوکس یا یک اقدام تشریفاتی نیست؛ بلکه یک ضرورت علمی و فنی مطلق برای محافظت از قطعات فوقالعاده حساس داخلی هارد در طول فرآیند “جراحی” و به حداکثر رساندن شانس بازیابی اطلاعات شماست.
اگر هارد شما علائم خرابی فیزیکی مانند صداهای غیرعادی، عدم شناسایی یا عدم چرخش را نشان میدهد، به هیچ عنوان و تحت هیچ شرایطی اقدام به باز کردن آن نکنید. آینده اطلاعات ارزشمند شما به این تصمیم بستگی دارد. فوراً با متخصصان مرکز تعمیر هارد ایران (repair-hard.ir) تماس بگیرید. ما با بهرهگیری از کلین روم مجهز و استاندارد، دانش فنی بهروز و تجربه کارشناسان خود، امنترین و موثرترین مسیر را برای بازیابی اطلاعات حیاتی شما ارائه خواهیم داد.
