تعمیر برد هارد (PCB) آسیبدیده
زمانی که هارد روشن نمیشود، بوی سوختگی احساس میشود یا موتور آن از چرخش میایستد، علت خرابی در بیشتر مواقع به برد الکتریکی هارد (PCB) برمیگردد. برد به عنوان رابط اصلی تامین برق و انتقال دستورات بین اجزای داخلی عمل کرده و اختلال در آن، دسترسی به فایلها و پوشهها را غیرممکن میکند.
رفع مشکل بردهای آسیبدیده یک اقدام کاملا سختافزاری بوده و با روشهای نرمافزاری برطرف نمیشود. بررسیهای فنی در مرکز تعمیر هارد نشان میدهد که اقدام اولیه پس از بروز مشکل، نقش بسیار مهمی در نتیجه نهایی دارد. اولین قدم برای تعمیر برد هارد شناخت دقیق نشانههای فیزیکی و الکترونیکی است که مشخص میکند برد آسیب دیده است.
علائم خرابی و آسیبدیدگی برد PCB: از بوی دود تا نچرخیدن موتور هارد
بروز مشکل در برد PCB با نشانههای مشخصی همراه است که توجه به آنها برای جلوگیری از گسترش آسیب و موفقیت در تعمیر برد هارد ضرورت دارد. بررسی سریع این علائم کمک میکند تا وضعیت قطعات الکترونیکی و ارتباط آنها با اجزای داخلی هارد با دقت بیشتری انجام شود.
در جدول زیر، رایجترین نشانههای خرابی برد و علت خرابی احتمالی آن در ساختار الکترونیکی برد آورده شده است:
| علامت ظاهری هارد | علت احتمالی در ساختار برد | وضعیت فیزیکی موتور |
| استشمام بوی سوختگی یا دود | آسیب دیدن دیودها یا قطعات محافظ مدار | متغیر (ممکن است موتور روشن نشود) |
| سکوت کامل و عدم چرخش | خرابی آیسی کنترلکننده (Motor IC) | بدون هیچگونه لرزش یا صدا |
| داغ شدن بیش از حد قطعات | اتصال کوتاه در مدارهای تامین برق | حرارت غیرطبیعی در بخش زیرین هارد |
| روشن شدن اما عدم شناسایی در سیستم | قطعی مسیرهای ارتباطی برد | لرزش طبیعی موتور احساس میشود |
پس از بررسی این نشانهها، اقداماتی که در دقایق اولیه انجام میدهید، تاثیر مستقیمی بر نتیجه نهایی روند تعمیر برد هارد خواهد داشت. بسیاری از افراد در این مرحله تصمیم به تعویض برد با یک مدل مشابه میگیرند، اما یک نکته فنی کلیدی در ساختار بردهای امروزی وجود دارد کهتعمیر آن به دانش تخصصی نیاز دارد.
اشتباه رایج در تعویض برد هارد: اهمیت انتقال تخصصی چیپ ROM برای حفظ اطلاعات

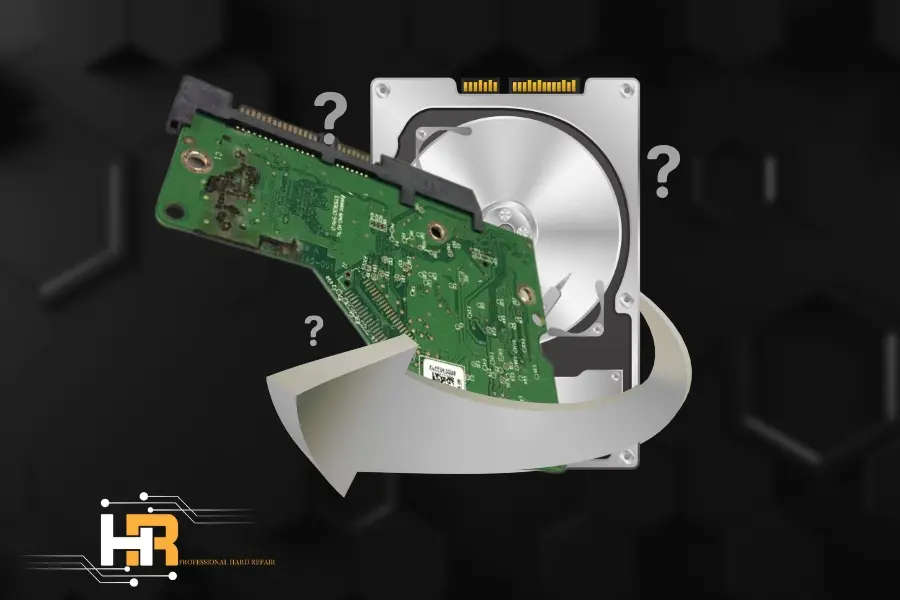

یکی از پرتکرارترین اقدامات پس از خرابی برد هارد، تهیه یک برد مشابه و جایگزینی مستقیم آن است. در تولیدات قدیمیتر، این روش گاهی نتیجهبخش بود، اما در تکنولوژیهای جدیدتر، ساختار قطعات آن تغییر کرده است. بر روی هر برد، قطعهای به نام چیپ ROM قرار دارد که کدهای اختصاصی برای هماهنگی با قطعات مکانیکی همان دستگاه را در خود جای داده است.
زمانی که یک برد جدید بدون انتقال این چیپ نصب میشود، هارد دستورات اختصاصی خود را دریافت نمیکند. در این شرایط، موتور هارد ممکن است با سرعت نامناسب بچرخد یا خواندن سکتورها با مشکل مواجه شود. این ناهماهنگی، دسترسی به فایلها را متوقف کرده و در مواردی باعث ایجاد صداهای غیرطبیعی از داخل محفظه هارد میشود.
با این حال، جابجایی ROM همیشه تنها اقدام لازم نیست. بسته به اینکه برد دچار سوختگی، اتصال کوتاه یا آسیب فیزیکی شده باشد،روند تعمیر برد هارد تغییر میکند. نوع و شدت آسیب برد تعیین میکند که لازم است چه اقداماتی برای رفع مشکل برد در قدم بعدی انجام شود.

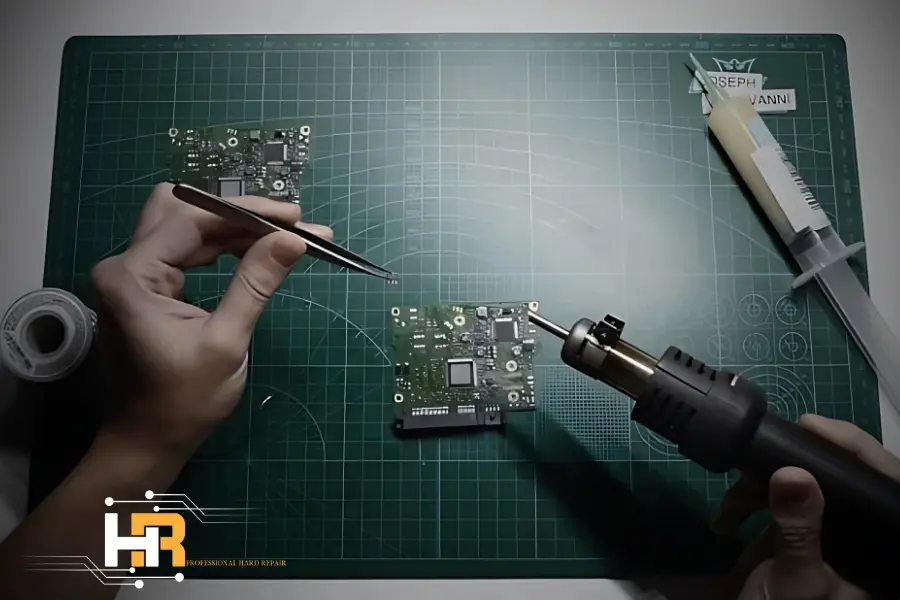

برای انتقال ایمن چیپ ROM و جلوگیری از آسیب به قطعات الکترونیکی، میتوانید قطعه خود را برای ارزیابی تخصصی به مرکز هارد ایران بسپارید. کارشناسان فنی ما آماده پاسخگویی به سوالات شما هستند.
ریکاوری ایمن اطلاعات از انواع بردهای آسیبدیده (سوخته، اتصالیکرده و ضربهخورده)
در خرابی برد هارد، اثرات یک آسیب ولتاژ بالا با آسیبهای ناشی از یک ضربه فیزیکی به قطعات روی برد یکسان نیست. پس از بررسی هارد در مراکز تخصصی، یکی از روشهای زیر برای بازیابی فایلها متناسب با نوع خرابی مانند سوختگی قطعات، اتصال کوتاه در مدارهای تغذیه یا شکستگی فیزیکی، انتخاب میشود.
رفع اتصالی و اصلاح مدارهای تغذیه (آسیبهای نوسان برق)

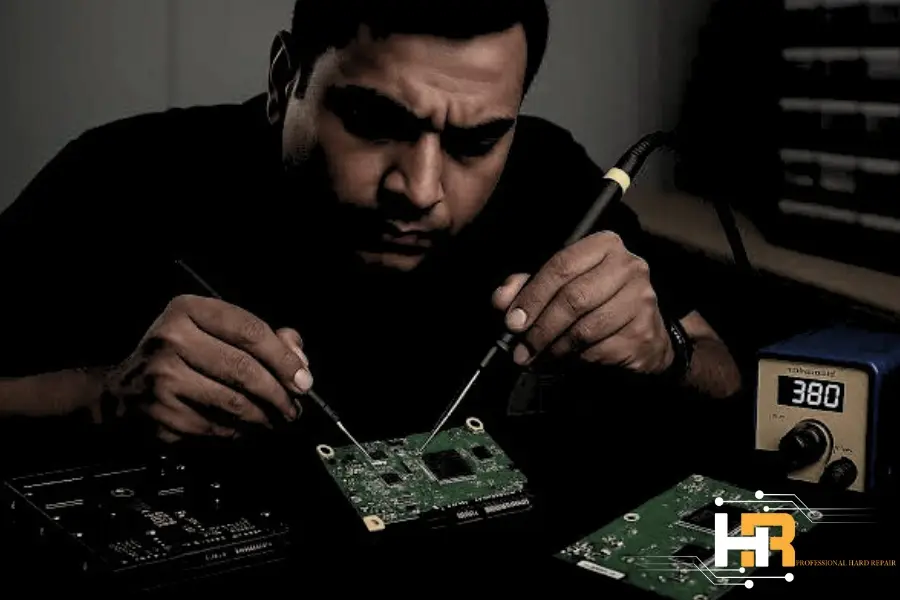

نوسانات ناگهانی جریان برق معمولا باعث فعال شدن قطعات محافظ برد میشود. این قطعات برای محافظت از اجزای اصلی، جریان را قطع کرده و در نتیجه این قطعات دچار اتصال کوتاه یا سوختگی میشوند. در این حالت، متخصصان با بررسی دقیق مدارهای تغذیه، قطعات سوخته را شناسایی و با قطعات استاندارد جایگزین میکنند تا جریان برق با ولتاژ صحیح به موتور و بخشهای دیگر منتقل شود.
همسانسازی فریمور و جابجایی امن چیپ ROM
همانطور که پیشتر بررسی شد، انتقال ROM اقدام مهمی در جابجایی برد است. اما گاهی اوقات نوسان برق علاوه بر سوختن قطعات فیزیکی برد، باعث اختلال در کدهای فریمور میشود. اگر پس از تعویض برد و رام، هارد همچنان قابل شناسایی نبود، خرابی هارد وارد فاز نرمافزاری شده است. در این شرایط، با کمک ابزارهای تخصصی، اقداماتی نظیر تعمیر فریمور هارد آسیبدیده انجام میگیرد تا کدهای سیستمی اصلاح شده و ارتباط بین برد و هارد مجددا برقرار شود.
جراحی هارد در کلینروم
در برخی موارد، شدت نوسان برق به حدی است که آسیب الکترونیکی از مدار برد عبور کرده و به هد هارد نیز آسیب میزند. در این شرایط، تعمیر قطعات روی برد به تنهایی برای دسترسی به فایلها کافی نیست، زیرا بخش مکانیکی هارد نیز دچار نقص شده است. برای برطرف کردن این مشکل، هارد باید در محیط کلین روم باز شده و اقداماتی نظیر تعویض و جراحی هد هارد خراب با استفاده از ابزارهای تخصصی انجام گیرد.
بررسی نوع خرابی و انتخاب روش مناسب از میان اصلاح مدار، ترمیم فریمور یا تعمیر برد هارد در محیط کلین روم، به بررسی تخصصی و دقیق نیاز دارد. در مرکز تعمیر هارد روال پذیرش قطعه شامل مراحلی است که با دقت بالا و برای مشخص شدن مسیر دقیق کار انجام میگیرد.
مراحل پذیرش هارد با آسیب الکترونیکی در مرکز تعمیر هارد
زمانی که یک هارد با علائم خرابی الکترونیکی به مرکز ارجاع داده میشود، طی کردن یک مسیر مشخص برای بررسی و اقدام ضروری است. روال کاری در مرکز تعمیر هارد کمک میکند تا از لحظه ورود قطعه تا پایانتعمیر برد هارد، تمام اقدامات بر پایه استانداردهای فنی پیش رفته و مراجعهکننده در جریان تمام جزئیات این روند قرار میگیرد.
گام اول: پذیرش حضوری و ارزیابی دقیق میزان آسیبدیدگی قطعات
مراجعه حضوری به مرکز یا ارسال قطعه، اولین قدم برای بررسی هارد آسیبدیده خواهد بود. باتست و بررسی رایگان هارد، میزان دقیق خرابی برد مشخص شده و در نهایت روند تعمیر برد هارد با استفاده از ابزارهای پیشرفته تعیین خواهد شد.
گام دوم: اعلام شفاف هزینه و زمان مورد نیاز برای تعمیر برد هارد و بازیابی اطلاعات
پس از بررسی فنی برد، هزینه و زمان مورد نیاز جهت تعمیر برد هارد و بازیابی اطلاعات به صورت روشن به شما اعلام شده و تا زمانی که تایید نهایی از سمت مراجعهکننده دریافت نشود، هیچ اقدام فنی روی هارد انجام نخواهد گرفت.
گام سوم: اجرای فرآیند ریکاوری اطلاعات با تجهیزات پیشرفته
برای ریکاوری فایلها از هارد با برد آسیب دیده، تجهیزات تخصصی به کار گرفته میشود. استفاده از ابزارهایی مانند PC-3000 و انجام مراحل حساس در محیط کلین روم، این امکان را فراهم میکند تا خواندن سکتورها با رعایت استانداردهای لازم و بدون آسیب به ساختار داخلی هارد انجام پیش رود.
گام چهارم: تست سلامت فایلها و تحویل نهایی اطلاعات به مشتری
در مرحله پایانی، شما میتوانید فایلهای مهم خود مانند تصاویر، ویدیوها یا اسناد مالی را شخصا بررسی کنید. در نهایت این روند تنها زمانی تکمیل میشود که مشتری از سلامت اطلاعات خود اطمینان حاصل کرده باشد.
برای بررسی برد آسیبدیده هارد و مشخص شدن روند تعمیر و ریکاوری، میتوانید هارد خود را به صورت حضوری به مرکز تعمیر هارد ارجاع دهید یا برای هماهنگی جهت ارسال، با کارشناسان ما در ارتباط باشید.
سوالات متداول
- آیا خرابی برد در هاردهای اکسترنال با هاردهای داخلی تفاوت دارد؟

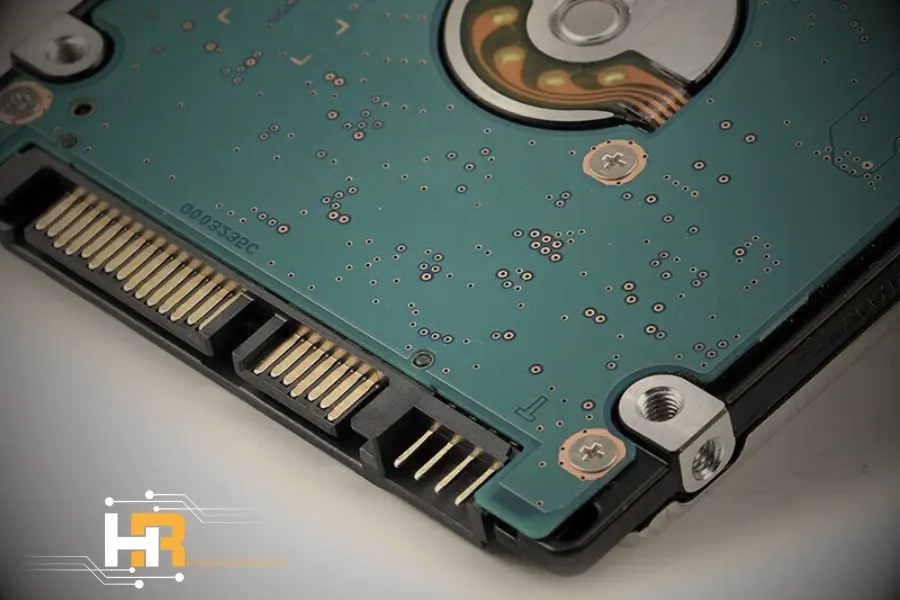

ساختار برد هارددر هر دو مدل مشابه است، با این تفاوت که در هاردهای اکسترنال، ممکن است خرابی به دلیل سوختن سوکت USB یا برد تبدیل داخلی قاب هارد باشد. در این موارد، بررسی دقیق مشخص میکند که برد اصلی آسیب دیده است یا خرابی تنها به رابط هارد محدود میشود. - در صورتی که چیپ رام (ROM) در اثر شدت نوسان برق سوخته باشد، چه راهکاری وجود دارد؟
سوختگی چیپ رام (ROM) یکی از پیچیدهترین حالتهای خرابی در هارد است. در صورت عدم امکان خواندن کدهای رام اصلی، کارشناسان فنی از طریق ابزارهای تخصصی و بازسازی کدهای فریمور تلاش میکند تا هماهنگی لازم بین هارد برد را ایجاد کنند، هرچند این روند به زمان و بررسی دقیقتری نیاز دارد.
- هزینه نهایی تعمیر PCB بر چه اساسی تعیین میشود؟
برآورد مالی تعمیر برد هارد به عواملی مانند میزان آسیبدیدگی قطعات، نیاز به تعویض قطعه (مانند دیود یا آیسی)، وضعیت چیپ رام و همچنین گسترش احتمالی آسیب به قطعات داخلی هارد بستگی دارد. به همین دلیل، اعلام هزینه پیش از بررسی فیزیکی هارد امکانپذیر نخواهد بود.
